SISTEMA DE INSTALACIÓN DE INFORMATIZACIÓN DE PILOTES HELICOIDALES

El sistema de informatización de instalación de pilotes helicoidales Yichen proporciona una sólida garantía para la instalación de pilotes helicoidales. Consta de una unidad de salida de potencia, un monitor de alineación, un monitor de par y un sistema de monitor en cabina.

La transmisión de datos entre los componentes del sistema se realiza a través de señales inalámbricas, y los datos monitorizados en tiempo real se envían al sistema de monitorización de la cabina de la excavadora (u otro dispositivo) para ayudar a los operadores a mejorar el conocimiento de la situación de la construcción y ayudarles a tomar decisiones precisas.

Con este sistema, el operador puede asegurarse de que la verticalidad y la capacidad de compresión de la instalación de pilotes atornillados cumplen las normas.

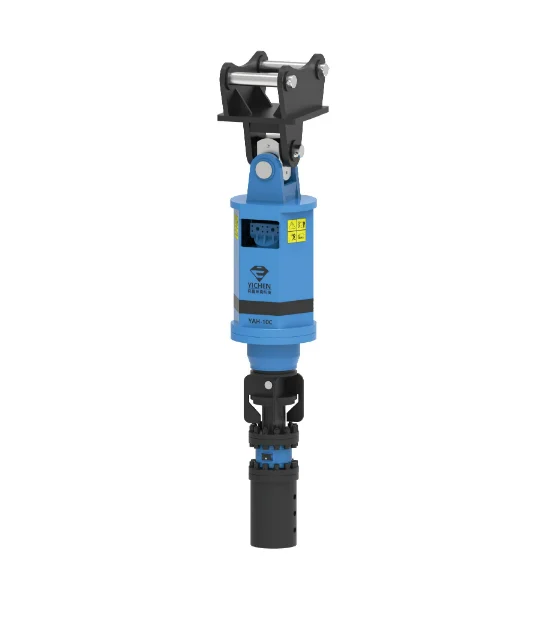

CABEZAS DE TORSIÓN DE LA PILA DE TORNILLOS

MOD. YAH-2C YAH-5C YAH-10C
Máx. Par de salida 18000N.m 50000N.m 100000N.m
Peso de la máquina base 8-15 toneladas 20-36 toneladas 32-52ton
Presión 80-240bar 220-350bar 250-300bar
Flujo 80-170 lpm 100-300lpm 300-477lpm
Velocidad 0-42 rpm 0 -15rpm 0 -15rpm
Rango de medición del par 20000N.m 50000N.m 100000N.m
Sobrecarga segura de Indicador de par 150% F.S. 150% F.S. 150% F.S.
Rango de medición de la inclinación X: ±180° X: ±180° X: ±180°
Y: ±90° Y: ±90° Y: ±90°
Z: ±180° Z: ±180° Z: ±180°
Precisión de medición de la inclinación 0.1° 0.1° 0.1°
Rango de temperatura de funcionamiento -20℃ A 80℃ -20℃ A 80℃ -20℃ A 80℃
Transmisión de datos Inalámbrico Inalámbrico Inalámbrico
Clase de protección IP66 IP66 IP66
Potencia Batería de litio Batería de litio Batería de litio

Monitor de cabina

Indicador de ángulo

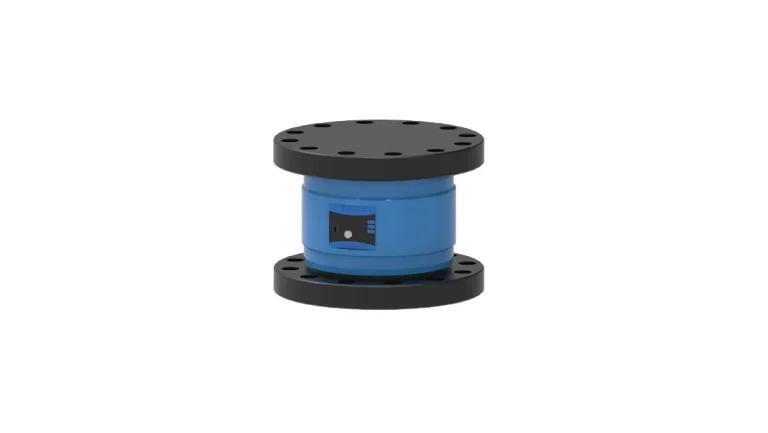

Indicador de par

soluciones perfectas para cimentaciones con pilotes helicoidales

El sistema de instalación de informatización de pilotes helicoidales de YICHEN cambió los requisitos de los equipos tradicionales para la obra, realizó el tratamiento in situ, redujo la dificultad de la construcción de ingeniería y mejoró la eficiencia y el efecto del tratamiento.

PILOTES HELICOIDALES

Cada detalle de diseño del pilote helicoidal Yichen se ha calculado con precisión, lo que puede permitir al pilote helicoidal Yichen obtener la mejor capacidad de penetración al entrar en el suelo, y minimizar la perturbación de la hélice en el suelo, a fin de optimizar la capacidad portante y la capacidad de tensión.

Al mismo tiempo, nuestro pilote helicoidal también adopta el proceso de galvanizado en caliente, por lo que sigue teniendo un buen rendimiento después de 75 años de uso subterráneo.

Ventajas del producto

Parámetros del producto

MOD. AP18 AP22 AP36 AP46
Especificaciones
Eje 2,875″ x 0,217″ nominal 3,5″ x 0,3″ Nominal 4,5″ x 0,337″ nominal 5,5″ x 0,361″ nominal
Pernos 0.875″ 0.875″ 1″ 1″
Helices Espesor de 0,375″, troquelado en héliceDisponible en diámetros de 8″, 10″, 12″, 14″ y 16″. Espesor de 0,5″, troquelado en héliceDisponible en diámetros de 8″, 10″, 12″, 14″ y 16″. Espesor de 0,5″, troquelado en héliceDisponible en diámetros de 10″, 12″, 14″ y 16″. 0,5″ de grosor, troquelado en hélice10″, 12″, 14″ y 16″ de diámetro disponibles"
Pitch 3″ 3″ 3″ 3″
Revestimiento Galvanizado (G), Acero desnudo (NG), Recubrimiento de polvo epoxi (EP) Galvanizado (G), Acero desnudo (NG), Recubrimiento de polvo epoxi (EP) Galvanizado (G), Acero desnudo (NG), Recubrimiento de polvo epoxi (EP) Galvanizado (G), Acero desnudo (NG), Recubrimiento de polvo epoxi (EP)
Capacidad de compresión
Capacidad máxima 36 toneladas 44 toneladas 72 toneladas 92 Toneladas
Capacidad admisible 18 toneladas 22 toneladas 36 toneladas 46 toneladas
Capacidad de tensión
Capacidad máxima 32 toneladas 36 toneladas 62 toneladas 78 toneladas
Capacidad admisible 16 Toneladas 18 toneladas 31 toneladas 39 Toneladas

YICHEN ® UTILITY GRILLAGE GRILLAGE

La parrilla prefabricada YICHEN ® tiene una capacidad de momento en línea de tierra de 200~2000 kNm. Las YPG se fabrican bajo pedido en el programa de calidad certificado ISO 9001. La placa de montaje central de la YPG se personalizará para que coincida con la estructura de montaje de los componentes de montaje específicos del proyecto. Los pilotes helicoidales de la serie AP de YICHEN pueden adaptarse directamente a los UGP , proporcionando soluciones de cimentación totalmente de acero para ubicaciones remotas o exigentes in situ.

YPG118-10

7200 kNm Momento de la línea de tierra
Sistema de cimentación en parrilla de acero de 8 pilotes

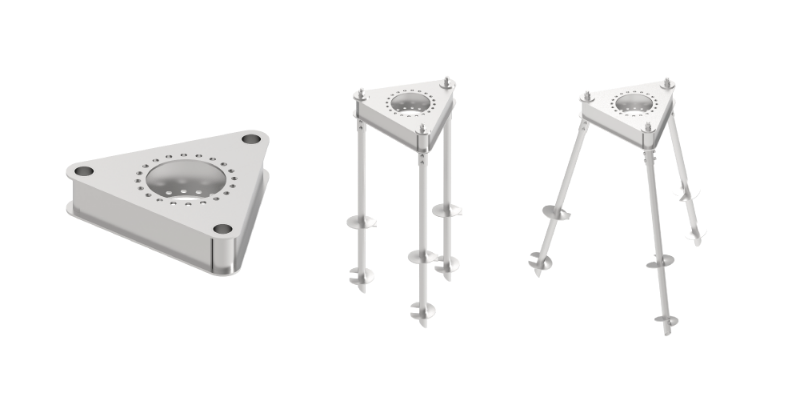

YPG133-7

2800 kNm Momento de la línea de tierra
Sistema de cimentación en parrilla de acero de 3 pilotes

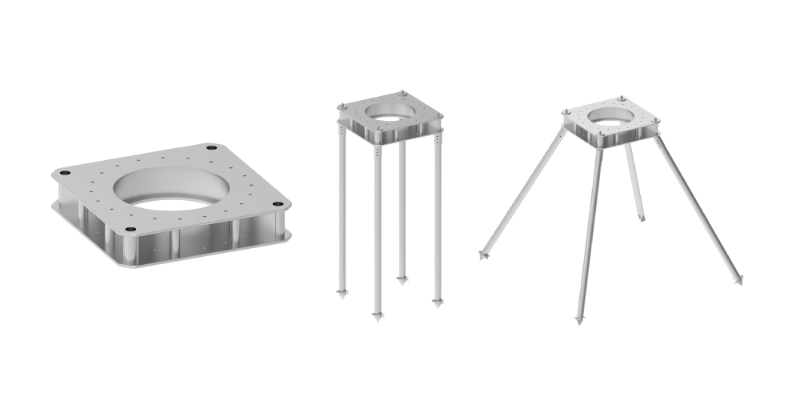

YPG144-8

4000 kNm Momento de la línea de tierra
Sistema de cimentación en parrilla de acero de 4 pilotes

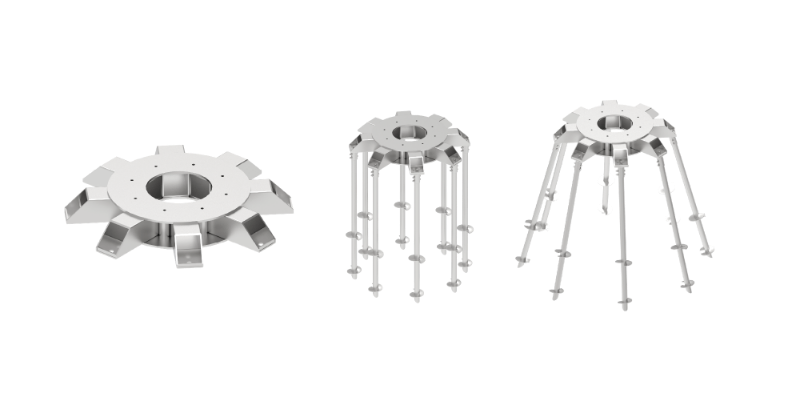

YPG208-7

3800 kNm Momento de la línea de tierra
Sistema de cimentación en parrilla de acero de 8 pilotes

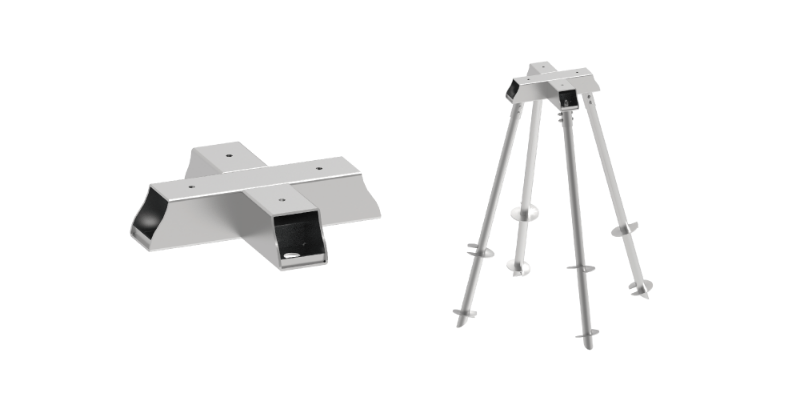

YPG244-4

200 kNm Momento de la línea de Grount
Sistema de cimentación en parrilla de acero de 4 pilotes

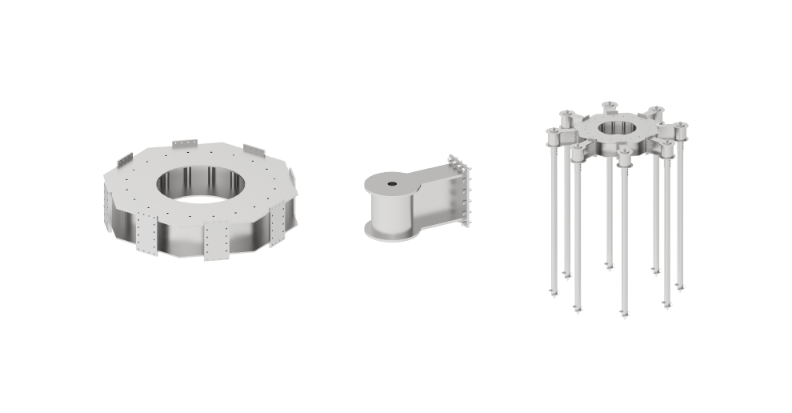

YPG308-19

21260 kNm Momento de la línea de tierra
Conjunto de rejilla de acero de 8 pilotes

¿Listo para empezar su próximo proyecto?

Solicite un presupuesto ahora para hablar con nuestro equipo profesional de expertos sobre especificaciones, precios y cualquier pregunta adicional que pueda tener. Nos pondremos en contacto con usted en el plazo de un día laborable.

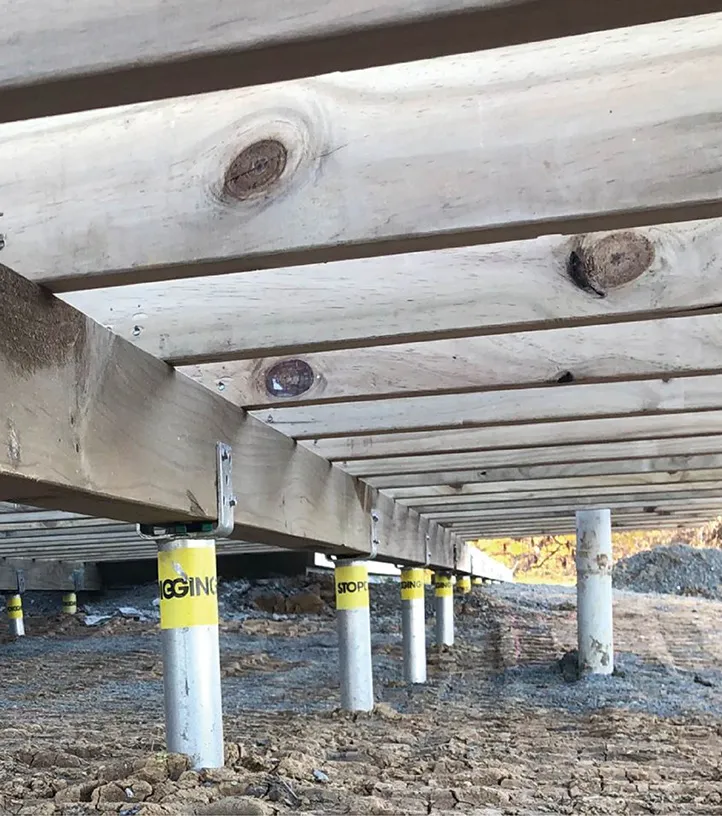

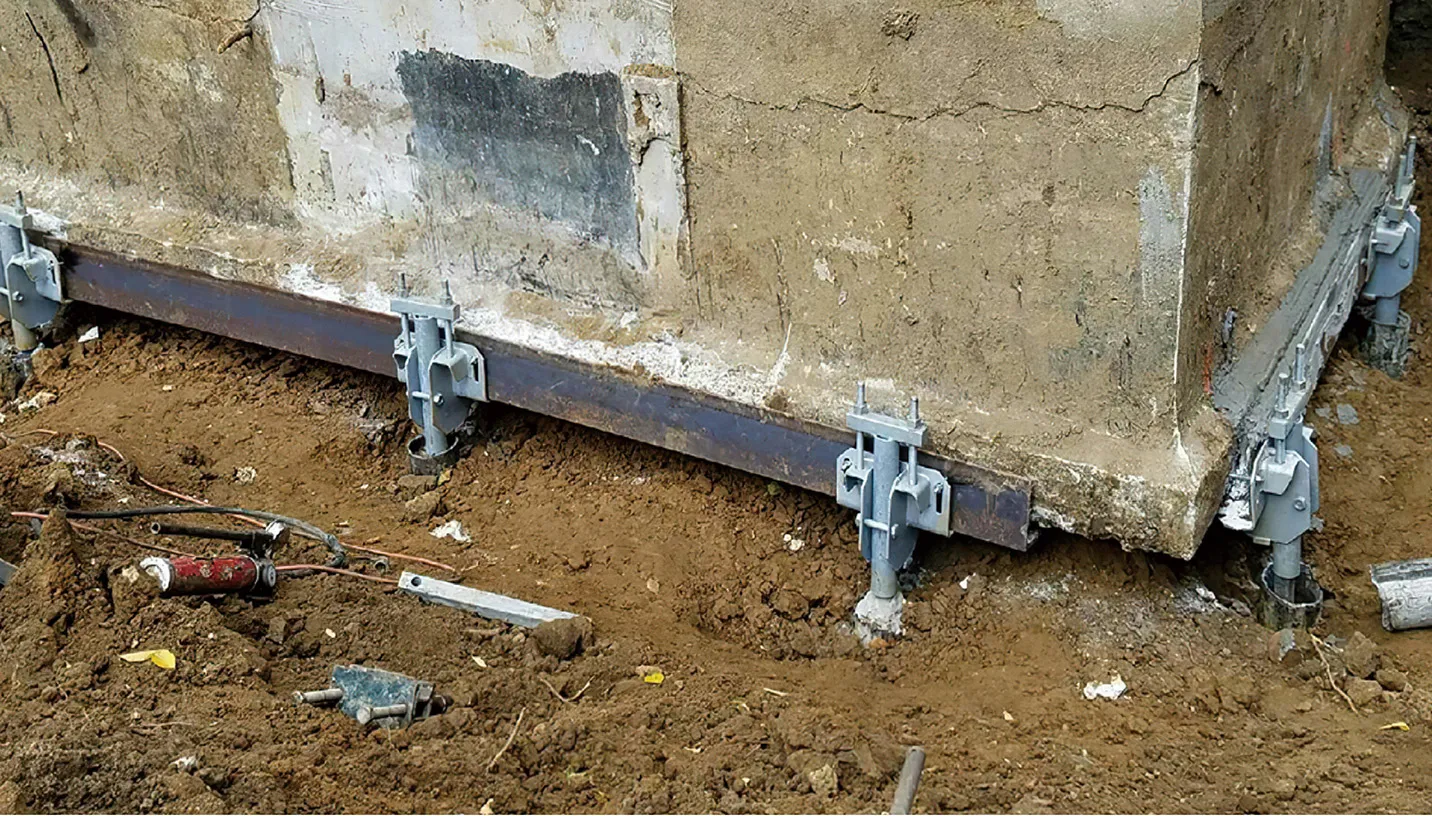

APLICACIONES

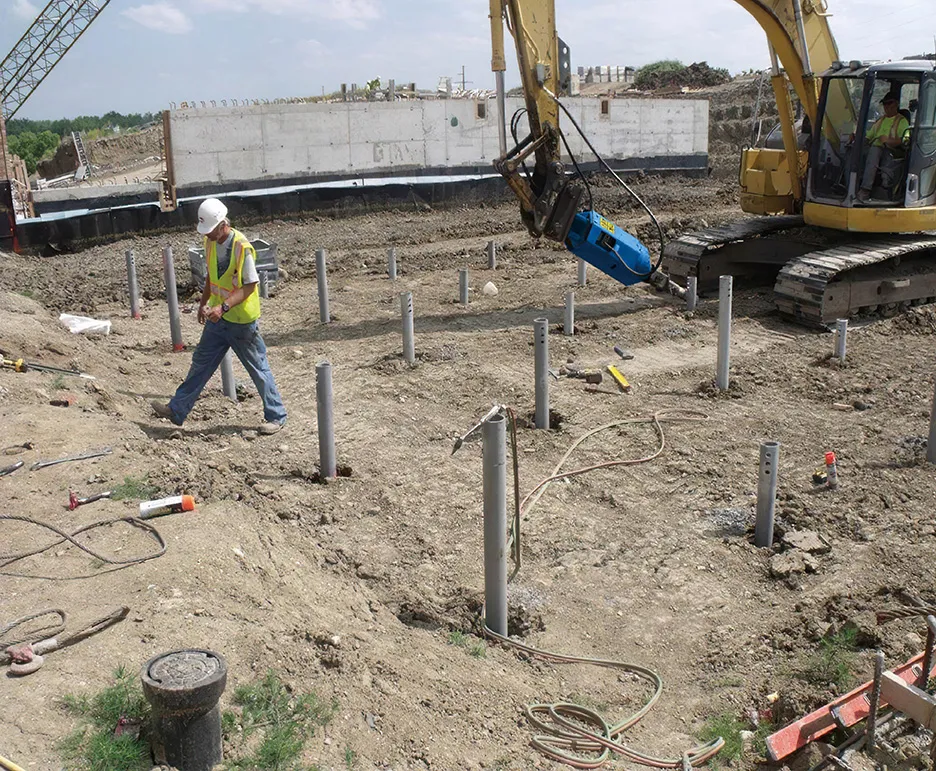

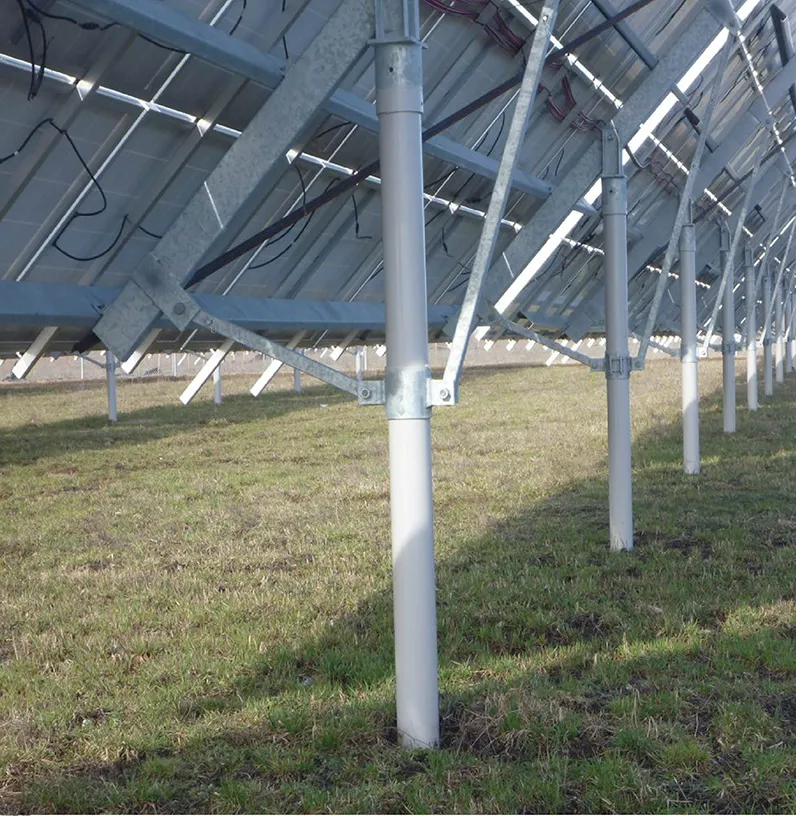

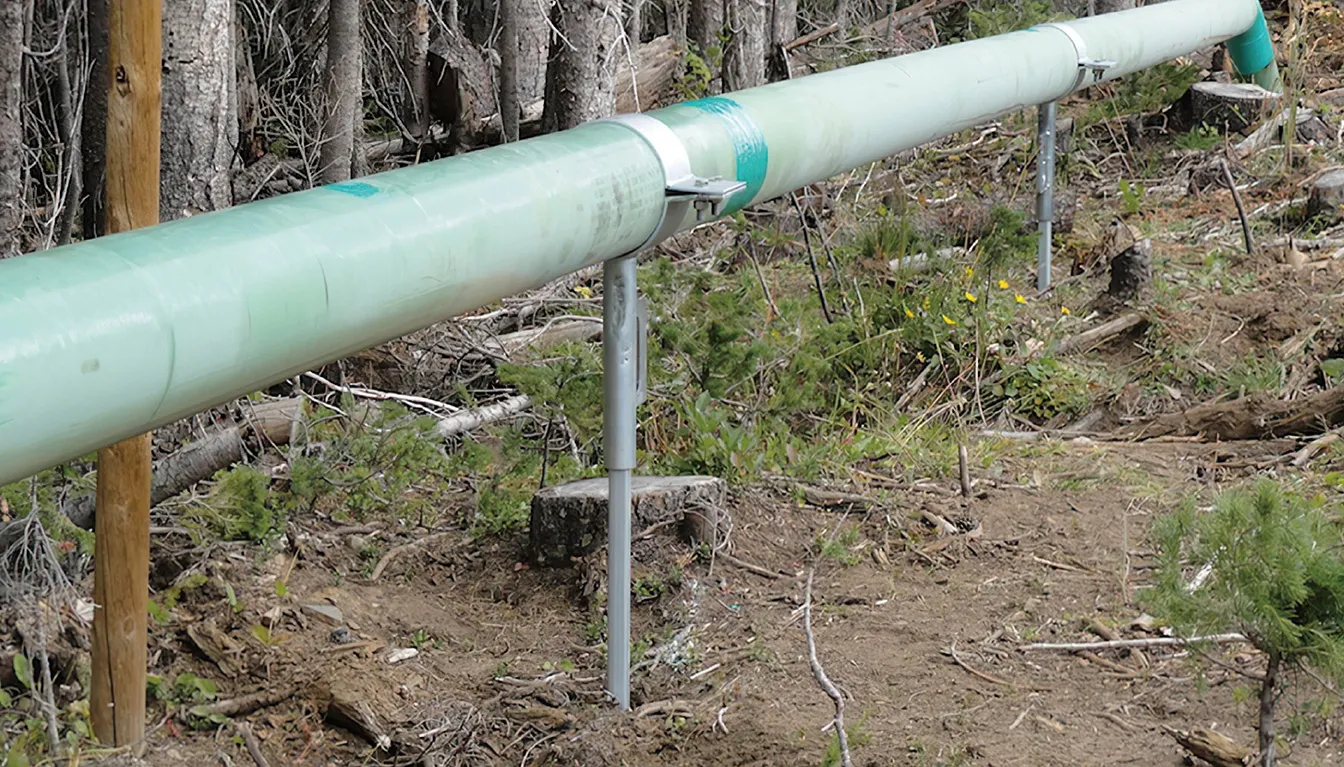

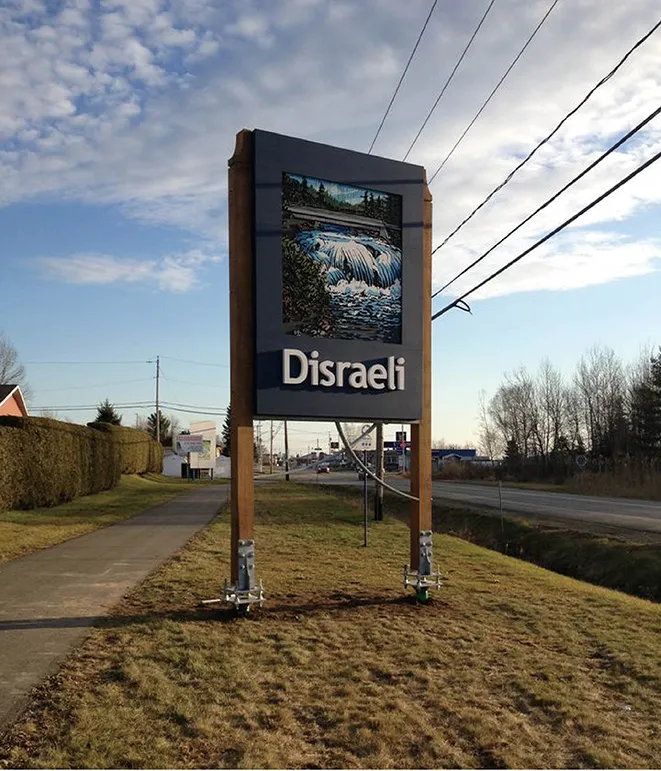

Un pilote helicoidal puede utilizarse en casi cualquier situación y donde actualmente se utilizan pilotes hincados o fundidos in situ.
