SISTEMA DI INSTALLAZIONE DI PALI ELICOIDALI INFORMATIZZATO

Il sistema di informatizzazione dell'installazione dei pali elicoidali di Yichen fornisce una solida garanzia per l'installazione dei pali a vite. È composto da un'unità di uscita di potenza, un monitor di allineamento, un monitor di coppia e un sistema di monitoraggio in cabina.

La trasmissione dei dati tra i componenti del sistema avviene tramite segnali wireless e i dati monitorati in tempo reale vengono trasmessi al sistema di monitoraggio nella cabina di guida dell'escavatore (o di un altro host) per aiutare gli operatori a migliorare la consapevolezza della situazione di costruzione e a formulare giudizi accurati.

Con questo sistema, l'operatore può assicurarsi che la verticalità e la capacità di compressione dell'impianto di pali a vite siano conformi agli standard.

TESTE DI COPPIA PER PILE DI VITI

MOD. YAH-2C YAH-5C YAH-10C
Coppia di uscita massima. Coppia di uscita 18000N.m 50000N.m 100000N.m
Peso della macchina base 8-15 tonnellate 20-36 tonnellate 32-52 tonnellate
Pressione 80-240bar 220-350 bar 250-300bar
Flusso 80-170lpm 100-300lpm 300-477lpm
Velocità 0-42 giri/min 0 -15 giri/min 0 -15 giri/min
Intervallo di misurazione della coppia 20000N.m 50000N.m 100000N.m
Sovraccarico sicuro di Indicatore di coppia 150% F.S. 150% F.S. 150% F.S.
Campo di misura dell'inclinazione X: ±180° X: ±180° X: ±180°
Y: ±90° Y: ±90° Y: ±90°
Z: ±180° Z: ±180° Z: ±180°
Precisione di misurazione dell'inclinazione 0.1° 0.1° 0.1°
Intervallo di temperatura di esercizio -20℃ A 80℃ -20℃ A 80℃ -20℃ A 80℃
Trasmissione dati Senza fili Senza fili Senza fili
Classe di protezione IP66 IP66 IP66
Potenza Batteria al litio Batteria al litio Batteria al litio

Monitor in cabina

Indicatore d'angolo

Indicatore di coppia

soluzioni perfette per le fondazioni con pali elicoidali

Il sistema di installazione dell'informatizzazione dei pali elicoidali YICHEN ha ribaltato i requisiti delle attrezzature tradizionali per il cantiere, ha realizzato un trattamento in situ, ha ridotto le difficoltà di costruzione ingegneristica e ha migliorato l'efficienza e l'effetto del trattamento.

PILASTRI ELICI

Ogni dettaglio progettuale del palo elicoidale Yichen è stato accuratamente calcolato, in modo da consentire al palo elicoidale Yichen di ottenere la migliore capacità di penetrazione nel terreno e di ridurre al minimo il disturbo dell'elica al terreno, in modo da ottimizzare la capacità portante e la capacità di trazione.

Allo stesso tempo, il nostro palo elicoidale adotta anche il processo di zincatura a caldo, in modo da avere ancora buone prestazioni dopo 75 anni di utilizzo sotterraneo.

Vantaggi del prodotto

Parametri del prodotto

MOD. AP18 AP22 AP36 AP46
Specifiche tecniche
Albero 2,875″ x 0,217″ Nominale 3,5″ x 0,3″ Nominale 4,5″ x 0,337″ Nominale 5,5″ x 0,361″ Nominale
Bulloni 0.875″ 0.875″ 1″ 1″
Eliche Spessore 0,375″, diametro Helix pressato8″, 10″, 12″, 14″ e 16″ disponibili Spessore 0,5″, diametro Helix pressato8″, 10″, 12″, 14″ e 16″ disponibili 0,5″ di spessore, Helix pressato10″, 12″, 14″ e 16″ di diametro disponibili 0,5″ di spessore, elica pressata10″, 12″, 14″ e 16″ di diametro disponibili".
Piazzola 3″ 3″ 3″ 3″
Rivestimento Zincato (G), acciaio nudo (NG), verniciato a polvere epossidica (EP) Zincato (G), acciaio nudo (NG), verniciato a polvere epossidica (EP) Zincato (G), acciaio nudo (NG), verniciato a polvere epossidica (EP) Zincato (G), acciaio nudo (NG), verniciato a polvere epossidica (EP)
Capacità di compressione
Capacità finale 36 tonnellate 44 tonnellate 72 tonnellate 92 tonnellate
Capacità consentita 18 tonnellate 22 tonnellate 36 tonnellate 46 tonnellate
Capacità di tensione
Capacità finale 32 tonnellate 36 tonnellate 62 tonnellate 78 tonnellate
Capacità consentita 16 tonnellate 18 tonnellate 31 tonnellate 39 tonnellate

YICHEN ® GRIGLIA DI UTILITÀ GRIGLIA DI UTILITÀ

Le griglie prefabbricate YICHEN® hanno una capacità di momento a terra di 200~2000 kNm. Le griglie YPG sono realizzate su ordinazione nell'ambito del programma di qualità certificato ISO 9001. La piastra di montaggio centrale dell'YPG sarà personalizzata per adattarsi alla struttura di montaggio dei componenti di montaggio specifici del progetto. I pali elicoidali della serie AP di YICHEN possono adattarsi direttamente agli UGP, fornendo soluzioni di fondazione interamente in acciaio per luoghi remoti o impegnativi.

YPG118-10

7200 kNm Momento della linea di terra
Sistema di fondazione a griglia in acciaio a 8 pali

YPG133-7

2800 kNm Momento della linea di terra
Sistema di fondazione a 3 pilastri in acciaio

YPG144-8

4000 kNm Momento della linea di terra
Sistema di fondazione a griglia in acciaio a 4 pali

YPG208-7

3800 kNm Momento della linea di terra
Sistema di fondazione a griglia in acciaio a 8 pali

YPG244-4

200 kNm Momento della linea di crescita
Sistema di fondazione a griglia in acciaio a 4 pali

YPG308-19

21260 kNm Momento della linea di terra
Gruppo griglia in acciaio a 8 pali

Siete pronti a iniziare il vostro prossimo progetto?

Richiedete subito un preventivo per parlare con il nostro team di esperti di specifiche, prezzi e altre domande. Vi risponderemo entro un giorno lavorativo.

APPLICAZIONI

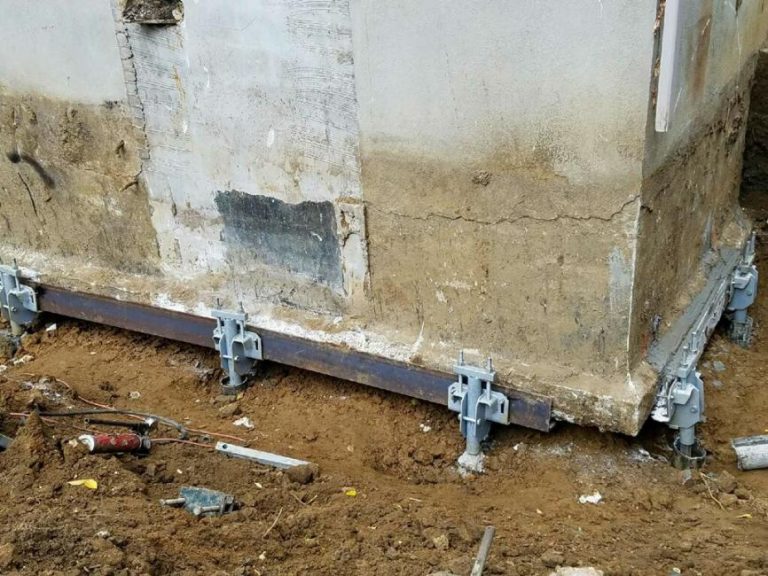

I pali elicoidali possono essere utilizzati in quasi tutte le situazioni e dove attualmente si utilizzano pali infissi o gettati in opera.

Casi di studio

Abbiamo le soluzioni perfette per le fondazioni a pali elicoidali
